圓柱晶振概述
作者：編輯
來源：本站原創
日期：2022-04-16

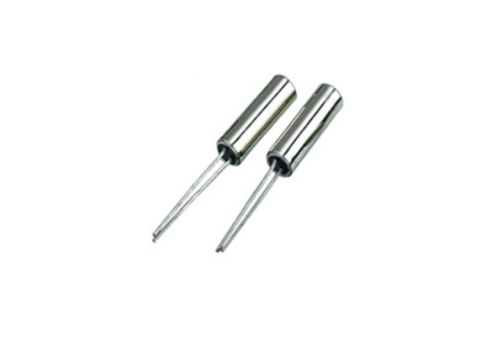

圓柱晶振（Tuning fork）也叫音叉晶振，是指石英晶片外型類似音叉的晶振，最常見的頻率是32.768 kHz, 被廣泛應用于對晶振精度要求不高的消費類電子，如電腦、鐘表等。圓柱晶振具有體積小，功耗低的特點，一般功耗為0.1µW。

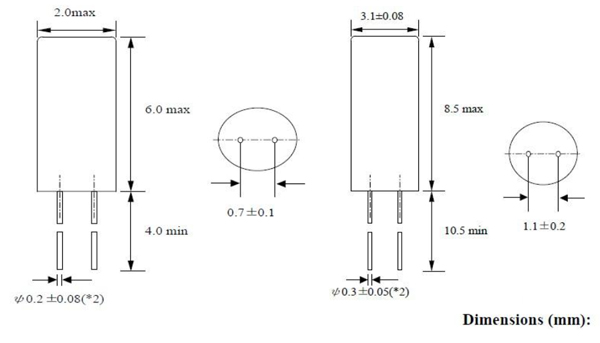

圓柱晶振為插件晶振系列，因此只適用于手工焊接，無法實現自動化貼片。圓柱晶振常見尺寸為 3×8mm、2×6mm，可根據電路板空間大小選擇體積合適的圓柱晶振。如下圖所示：

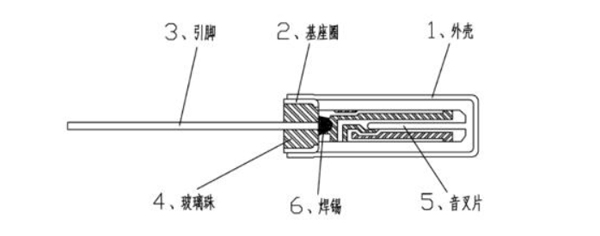

圓柱晶振分解圖一：

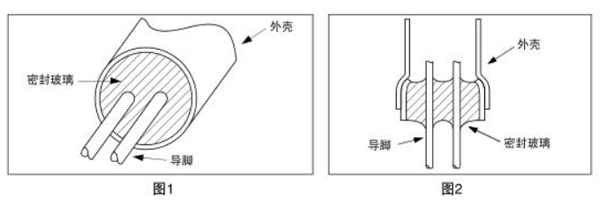

圓柱晶振分解圖二：

外殼Cap: 材質鋅白銅；表面鍍鎳Ni

基座圈base Ring: 材質可伐Kovar；表面Sn+Cu

引線Lead：材質可伐Kovar；表面Sn+Cu

玻璃珠Glass：材質玻璃Glass

音叉Tuning Fork：材質石英晶片（二氧化硅SiO2）；表面：Ag+Cr

焊錫Solder：材質Sn Ag Cu

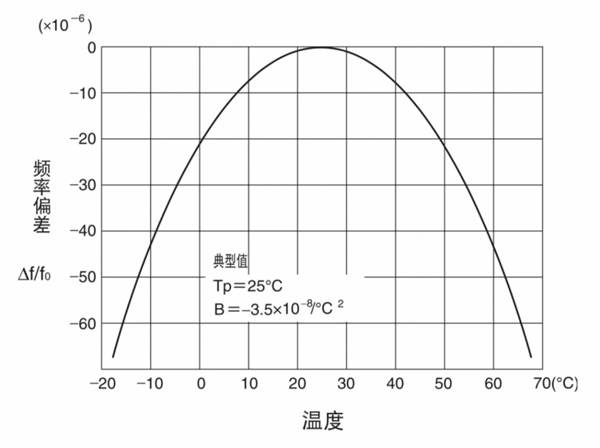

圓柱晶振的溫度特性曲線是負二次方程曲線。呈現出以理想室溫+25℃為中心的向下拋物線，溫度走低或走高都會使頻率穩定度變差。所以需要考慮使用環境溫度和精度。見下圖：

圓柱晶振使用注意事項：

圓柱晶振在實際使用前一般需要根據電路板的厚度進行剪腿，在該操作中請注意不要用力拉扯圓柱晶振引腳，以防破壞玻璃珠，造成圓柱晶振因漏氣而遭受損壞。在人工焊接時，注意不要用力拉扯圓柱晶振引腳，同時避免殘留錫膏粘連圓柱晶振的兩個信號管腳造成晶振短路停振。
